José Antonio García Barreto
Radio Telescopios en el Mundo: Galería de Fotos
Se presentan fotos de varias antenas parabólicas utilizadas como
radio telescopios sencillos,

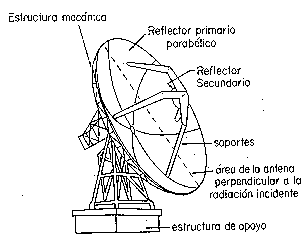

(antena
parabólica utilizada como radio telescopio. y conjunto de radio
telescopios formando sistemas interferométricos (en donde ambos radio
telescopios observan el mismo objeto celeste al mismo tiempo.) existentes en el
Mundo

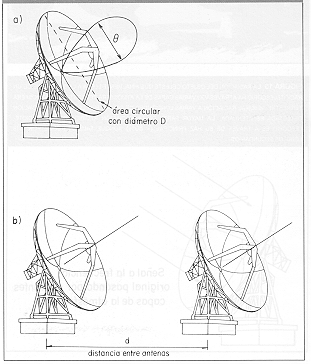

(radio telescopio
sencillo con diámetro D y dos radio telescopios con distancia entre ellos
d, formando un interferómetro.)
Resolución Angular de un (Radio) Telescopio
La capacidad de un radio telescopio de observar detalle de un objeto
celeste se denomina, en vocabulario astronómico, resolución angular.
La resolución angular de un radio telescopio sencillo está definida
como proporcional al cociente entre la longitud de la onda (de la radiación
recibida) entre el diámetro de la apertura de la parábola. Asi, si
la longitud de onda se representa como "lambda" y el diámetro como "D", la
resolución angular (ángulo theta) es theta=lambda/D multiplicado
por una constante, que se podría representar con la letra k. Theta estará
dada en radianes (1 radian (de ángulo) es 57.2958 grados). Por ejemplo:
si lambda es 2.7mm [que es la longitud de la onda característica de la
radiación de la molécula de monoxido de carbono, CO, en su
transición entre sus niveles rotacionales del nivel J=1 al J=0] y se
observa con el radio telescopio sencillo de 10.4m (de OVRO) la resolución
angular es (si k=1.22) theta=0.000316 radianes que equivalen a theta=65 segundos de
arco.
Resolución Angular de un (Radio) Interferómetro
La resolución angular de un radio interferómetro de observar detalle de un
objeto celeste está definida como proporcional al cociente entre la
longitud de la onda (de la radiación recibida) entre la distancia que
separan a una antena de otra. Así, si la distancia entre dos antenas es "d",
la resolución angular (ángulo theta) es theta=k lambda/d.
Por ejemplo: si lambda es 2.7mm y se observa con el radio interferómetro
de OVRO con una separación máxima de 200m la resolución
angular es (si k=1.22) theta=0.0000165 radianes que equivalen a theta=3.4 segundos de
arco.
- Radio Telescopio
de 100m de diámetro en Effelsberg Alemania, pertenece al Instituto Max Planck
de Radio Astronomía. (Foto original del autor JAGB, derechos reservados)
- Sistema de
ruedas para el movimiento azimutal en el radio telescopio de 100m de Effelsberg
(Foto original del autor JAGB, derechos reservados)
- Radio Telescopio
de 42.7m (140 pies) de diámetro en West Virginia, EUA, perteneciente al
Observatorio Nacional de Radio Astronomía de los EUA (NRAO) (foto:
National Radio Astronomy Observatory)
- Radio Telescopio
de 305m de diámetro en Arecibo, Puerto Rico, perteneciente al Centro Nacional
de Astronomía e Ionósfera de los EUA (National Astronomy and
Ionosphere Center, Cornell University)(Foto original del autor JAGB, derechos reservados)
- Sistemas de
Recepcíon del radio telescopio de 305m de diámetro en Arecibo, Puerto Rico, perteneciente al Centro Nacional
de Astronomía e Ionósfera de los EUA (National Astronomy and
Ionosphere Center, Cornell University)(Foto original del autor JAGB, derechos reservados)
- Panel individual
del radio telescopio de 305m de diámetro en Arecibo, Puerto Rico,
perteneciente al Centro Nacional de Astronomía e Ionósfera de los EUA
(National Astronomy and Ionosphere Center, Cornell University)(Foto original del
autor JAGB, derechos reservados)
- Radio Telescopio
de 15m de diámetro perteneciente al Instituto de Radio Astronomía
Milimétrica (IRAM) en Francia. IRAM es un consorcio Alemán,
Francés, Español. (Foto original del autor JAGB, derechos reservados)
- Radio Telescopio
de 30m de diámetro perteneciente al Instituto de Radio Astronomía
Milimétrica (IRAM) en España.(Foto original del autor JAGB, derechos
reservados)
- Estructura
posterior del Radio Telescopio de 30m de diámetro perteneciente al Instituto de Radio Astronomía
Milimétrica (IRAM) en España.(Foto original del autor JAGB, derechos
reservados)
-
Espejo Secundario del Radio Telescopio de 30m de diámetro perteneciente
al Instituto de Radio Astronomía Milimétrica (IRAM) en España.
(Foto original del autor JAGB, derechos reservados)
-
Radio Telescopios cada uno de 15m de diámetro formando un radio
interferómetro perteneciente al Instituto de Radio Astronomía
Milimétrica (IRAM) en Francia. IRAM es un consorcio Alemán,
Francés, Español. (Foto original del autor JAGB, derechos reservados)
-
Estaciones y vias para mover los radio telescopios del radio
interferómetro perteneciente al Instituto de Radio Astronomía
Milimétrica (IRAM) en Francia. IRAM es un consorcio Alemán,
Francés, Español. (Foto original del autor JAGB, derechos reservados)
-
(Radio Telescopio) Antena original de los estudios del Dr. Karl Jansky. (Foto:
National Radio Astronomy Observatory, USA)
-
Estructura posterior del Radio Telescopio de 76.2m de diámetro perteneciente
a Jodrell Bank, en Inglaterra (Foto original del autor JAGB, derechos reservados)
-
Superficie de la parábola del Radio Telescopio de 76.2m de diámetro perteneciente
a Jodrell Bank, en Inglaterra (Foto original del autor JAGB, derechos reservados)
- Conjunto de 27
radio telescopios formando el radio interferómetro conocido como el Gran
Conjunto de Antenas (en inglés Very Large Array) perteneciente al Observatorio
Astronómico Nacional de los EUA (National Radio Astronomy Observatory, NRAO)
en Nuevo México, EUA. (Foto: NRAO, USA)
- Radio
Telescopios de 10.4m de diámetro pertenecientes al Radio Interferómetro
conocido como OVRO, en California, EUA. OVRO, por sus siglas en inglés
significa Radio Observatorio en el Valle de Owens Valley, Calif. pertenece al
Instituto Tecnológico de California (CALTECH), en Pasadena, Calif. EUA
(foto: OVRO, Caltech, EUA)
- Radio
Telescopios de 6m de diámetro pertenecientes al Radio Interferómetro
conocido como BIMA, en California, EUA. BIMA es un consorcio de las Universidades
de California en Berkeley, Universidad de Illinois, Universidad de Maryland, en EUA
(Foto: Consorcio BIMA)
- Dibujo
Esquemático del sistema de 10 radio telescopios formando un Radio
Interferómetro con grandes distancias entre cada una de las antenas,
perteneciente al Observatorio Nacional de Radio Astronomía de los EUA
(NRAO. Foto NRAO)
